LUCES AUDIORITMICAS (VUMETRO)

El vúmetro detecta la variación del volumen, al detectar  se encienden leds y se crea un efecto luminoso bastante agradable al ojo humano.

Objetivos

Generar luz a través de los diodos led según el ritmo de la música.

buscan información por medio del internet

Realizar el montaje del circuito del vúmetro en la protoboard utilizando diferentes pasos y componentes electrónicos para el proceso.

Marco teórico

inicialmente el vúmetro fue creado en el año 1939 por el científico Bell Labs en compañía de los organismos de radiodifusión.

El vúmetro es aplicado para la medición de los picos a nivel el sonido ya que una luz roja nos indica el máximo de volumen para evitar la destrucción de muchos otros elemento e incluso evitar daños  a nuestros oídos.

Resistencia:

Componente eléctrico pasivo diseñado para introducir una resistencia disminuyendo el paso de la corriente que lo atraviesa.

Diodo led:
Componente eléctrico  se usan como indicadores de iluminación, el led tiene dos terminales que son el cátodo (negativo) siendo el terminal más corto y ánodo (positivo) siendo el terminal más largo; el led se debe conectar en serie con una resistencia para limitar la corriente y evitar su destrucción.

Multímetro:

Instrumento eléctrico que permite medir corrientes, voltajes, resistencias, capacidades; consta de dos puntas que miden con las que se miden magnitudes eléctricas.

Protoboard:

Es un tablero para montar circuitos de una manera más rápida y cómoda; la protoboard está compuesta por orificios donde se pueden conectar elementos electrónicos y cables conductores; está hecho de dos materiales un aislante y un material conductor.

Baterías:

Es un dispositivo que almacena energía eléctrica mediante el uso de procedimientos electroquímicos.

Potenciómetro:

Se usan para la variación del voltaje.
Implementación:

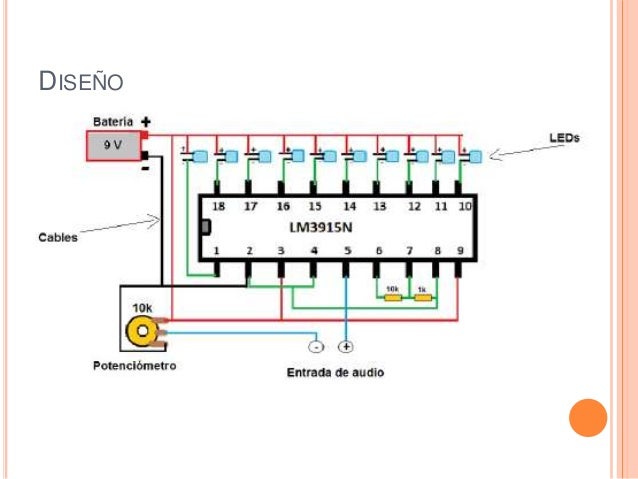

Para realizar el proyecto, se realizó un montaje en una protoboard para así verificar el funcionamiento del vúmetro y posteriormente detectar posibles fallas para corregirlas, al tener todo, el siguiente paso fue pasar el circuito a una baquela para que tenga una mejor presentación, luego la elaboración de la estructura externa, donde se realizaron varios intentos para decidir la forma correcta, finalmente se distribuye partes rectangulares de acrílico en un cd, formando un arco, en cada acrílico se colocó un par de leds para poder  observar el recorrido del efecto luminoso del vúmetro.

Materiales

- 1 Protoboard

- Integrado LM3915

- 1 resistencia de 1k

- 1 resistencia de 10k

- 10 leds de color azul

- 1 Potenciómetro de 10K

- Cable para las conexiones

- Batería de 9 voltios

- Acrílico

- Triplex

Resultados:

 Llegue con lo deseado que se propuso al comienzo de la elaboración del proyecto el cual era identificar la variación que da el sonido de un dispositivo, y poder representar dicha variación en los leds haciendo que se encienden creando un efecto visual

Conclusiones:

Al realizar el proyecto ya expuesto se buscó referencias teóricas  fue de mucha ayuda la realización de este,  al aplicar el contenido de las referencias me brindó una gran cantidad de conocimiento sobre toda la temática de lo que se requeria.

Este proyecto permite fortalecer el manejo de recursos y la responsabilidad ambiental.

En el proceso de este proyecto  se tuvo que hacer actividades como: montar los componentes a la protoboard, después a la baquela y posteriormente hacer un diseño estético para así indicar un buen trabajo y una presentación agradable.
